產品名稱 |
BIT-Ma-GS-2.0-0404超高清矩陣切換器 |
|
輸入最高支持分辨率 |
3840*2160@60Hz |
|
最大支持帶寬 |
18Gbps |
|
HDMI信號 |
HDMI 2.0 x4 |
|
輸出單屏最高支持分辨率 |
3840*2160@60Hz |
|
HDMI輸出接口 |
HDMI 2.0 x4 |
|
音頻輸出 |
HDMI、3.5mm耳機座 |
|
控制方式 |
面板按鍵控制、紅外遙控控制 |
|
產品出廠默認分辨率 |
1920*10800@60Hz |
|
工作溫度 |
0℃-50℃ |
|
功耗 |
12W |
|
電源 |
12V@2A AC-DC電源 |
|
尺寸 |
長：寬：高（270mm*122.5mm*20.5mm） |
|
附件 |
1個12V@2A AC-DC電源 1個遙控器 |
|
質保 |
一年 |
BIT_Ma_GS_2.0_0404是一款4進4出的全數字超清矩陣切換器，可同時將四個HDMI信號源與四個顯示器連接起來，可以方便、自由地切換四個HDMI信號。最高支持分辨率可達3840x2160@60，支持3D視頻，支持HDMI 2.0、HDCP 2.2，支持音頻輸出，可以給用戶帶來無損真的超清全數字化體驗。
一.1、 產品特點
1. 支持4路HDMI輸入（4路4K@60Hz），4路輸出HDMI（4K@60Hz）。
2. 單臺設備，4進4出（兼容1進4出）。
3. 輸入最大支持3840x2160@60Hz，向下兼容。輸出最大單路支持3840x2160@60Hz。
4. 不拉伸，不變形，無需對輸入源進行壓縮處理，畫面清晰。
5. 支持3D視頻。
6. 支持音頻格式DTS-HD/Dolby trueHD/L PCM/DTS/Dolby-AC3/DSD。
7. 四個輸出可以同時顯示相同或不同的源。
8. 支持HDMI音頻輸出，音頻分離。
9. 支持PDIF 音頻。
10. 支持面板按鍵控制、支持紅外遙控控制。
11. 具有掉電記憶功能。
12. 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高。
13. 支持電腦、安卓盒子、游戲機等設備作為輸入源。
一.2、 應用場景
該產品主要應用于播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
三、 操作說明
三.1、 設備面板說明
正面：
A：3.5mm耳機座子，音頻輸出，可接耳機音響等。
B：RCA座子，PDIF音頻輸出。
C：IR，用于遙控信號的接收。
D：OUT4的按鍵及信號指示燈，用于信號切換及信號輸入信號顯示，從上往下，亮第一個燈代表輸入1，亮第二個燈代表輸入2，亮第三個燈代表輸入3，亮第四個燈代表輸入4。
E：OUT3的按鍵及信號指示燈，用于信號切換及信號輸入信號顯示，從上往下，亮第一個燈代表輸入1，亮第二個燈代表輸入2，亮第三個燈代表輸入3，亮第四個燈代表輸入4。
F：OUT2的按鍵及信號指示燈，用于信號切換及信號輸入信號顯示，從上往下，亮第一個燈代表輸入1，亮第二個燈代表輸入2，亮第三個燈代表輸入3，亮第四個燈代表輸入4。
G：OUT1的按鍵及信號指示燈，用于信號切換及信號輸入信號顯示，從上往下，亮第一個燈代表輸入1，亮第二個燈代表輸入2，亮第三個燈代表輸入3，亮第四個燈代表輸入4。
H：電源開關。

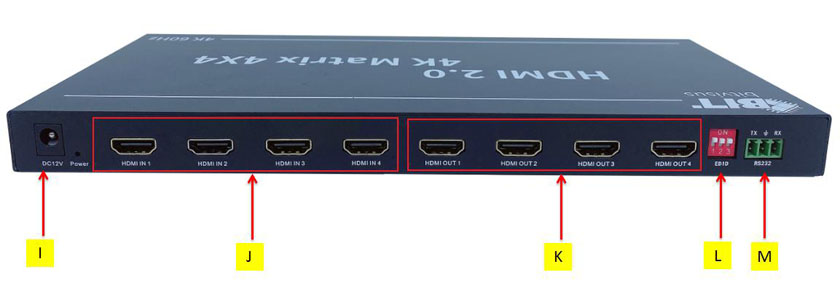

背面：
I：電源接口，接12V@2AAC-DC電源。接口旁邊的LED燈，為電源指示燈，當設備正常供電時LED燈亮。
J：4個HDMI的輸入接口，用于連接信號輸入源。
K：4個HDMI的輸出接口（接口順序與前面板音頻輸出接口及操作按鍵順序相對應），用于連接顯示器、電視機或監視器等顯示設備。
三.2、 遙控器功能說明

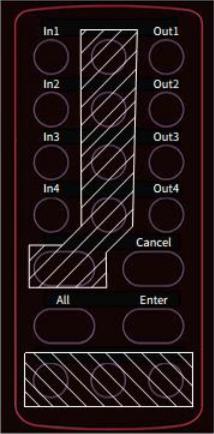

遙控面板
在切換信號的過程中，需要按下【Enter】鍵或者是【All】鍵才能生效，在進行參數設置時需要撤銷可以按下【Cancel】取消鍵。
【Enter】鍵：
In1+Out1+ Enter：輸出口1切換為輸入口1的信號。
In1+Out2+ Enter：輸出口2切換為輸入口1的信號。
In1+Out3+ Enter：輸出口3切換為輸入口1的信號。
In1+Out4+ Enter：輸出口4切換為輸入口1的信號。
In2+Out1+ Enter：輸出口1切換為輸入口2的信號。
In2+Out2+ Enter：輸出口2切換為輸入口2的信號。
In2+Out3+ Enter：輸出口3切換為輸入口2的信號。
In2+Out4+ Enter：輸出口4切換為輸入口2的信號。
In3+Out1+ Enter：輸出口1切換為輸入口3的信號。
In3+Out2+ Enter：輸出口2切換為輸入口3的信號。
In3+Out3+ Enter：輸出口3切換為輸入口3的信號。
In3+Out4+ Enter：輸出口4切換為輸入口3的信號。
In4+Out1+ Enter：輸出口1切換為輸入口4的信號。
In4+Out2+ Enter：輸出口2切換為輸入口4的信號。
In4+Out3+ Enter：輸出口3切換為輸入口4的信號。
In4+Out4+ Enter：輸出口4切換為輸入口4的信號。
【All】鍵：
In1+All：4個輸出口全部切換為輸入口1的信號。
In2+All：4個輸出口全部切換為輸入口2的信號。
In3+All：4個輸出口全部切換為輸入口3的信號。
In4+All：4個輸出口全部切換為輸入口4的信號。

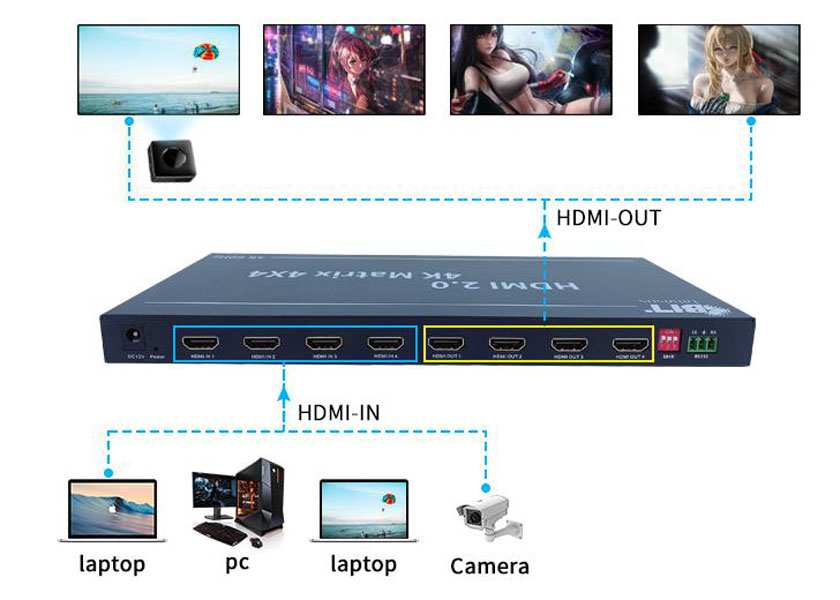

三.3、 產品連接說明
1、 電腦、安卓盒子、游戲機等設備作為輸入源，接到BIT_Ma_GS_2.0_0404的4個輸入接口。
2、 BIT_Ma_GS_2.0_0404的HDMI輸出口接顯示設備。
3、 BIT_Ma_GS_2.0_0404的Audio輸出口可接耳機、音響等設備。
4、 BIT_Ma_GS_2.0_0404接12V2A電源供電。
5、 正確連接完成后，電源燈，信號指示燈會顯示常亮狀態。
四、 注意事項
1. 設備應放置在遠離潮濕、高溫、腐蝕和氧化環境的地方。
2. 禁止用濕手觸摸電源適配器。
3. 若長時間不使用本設備，請關閉電源。
4. 請勿打開外蓋，不要觸摸里面的部件。
5. 開機時請耐心等待設備自檢，請不要反復插拔電源。
6. 請使用原廠電源適配器。
7. 先接線，再通電，在通電過程中，不可插拔HDMI線，否則，HDMI線纜熱插拔可能會引起設備主板接口損壞；若出現帶電熱插拔HDMI導致輸出無信號，請開關設備可恢復正常。
